실시간 확인
1. 시리얼 통신으로 피코 제어
1 : 내부 LED 켜기
2: 내부 LED 끄기
3: 내부 LED 깜빡이기
4: 서보모터 1 움직이기
5: 서보모터 2 움직이기
6: 서보모터 1,2 동시에 움직이기
7 :서보모터 1,2 모두 동작 그만
8: 서보모터 1,2 초기 각도로 돌아가기 (90도)
•

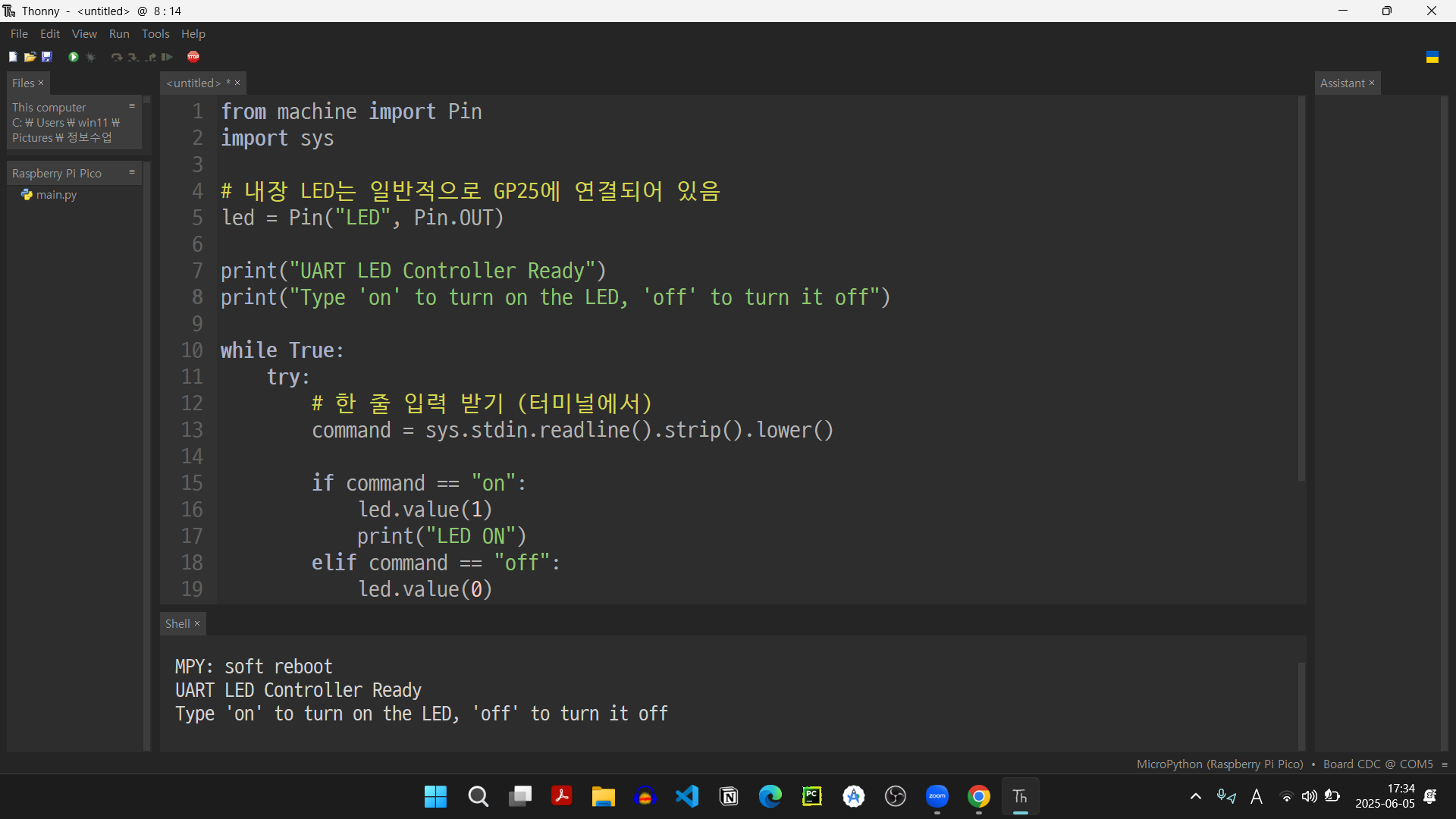

실습 1. 내부 LED 제어 코드
from machine import Pin
import sys
# 내장 LED는 일반적으로 GP25에 연결되어 있음
led = Pin("LED", Pin.OUT)
print("UART LED Controller Ready")
print("Type 'on' to turn on the LED, 'off' to turn it off")
while True:
try:
# 한 줄 입력 받기 (터미널에서)
command = sys.stdin.readline().strip().lower()
if command == "on":
led.value(1)
print("LED ON")
elif command == "off":
led.value(0)
print("LED OFF")
else:
print("Unknown command. Type 'on' or 'off'.")
except Exception as e:
print("Error:", e)
Python
복사

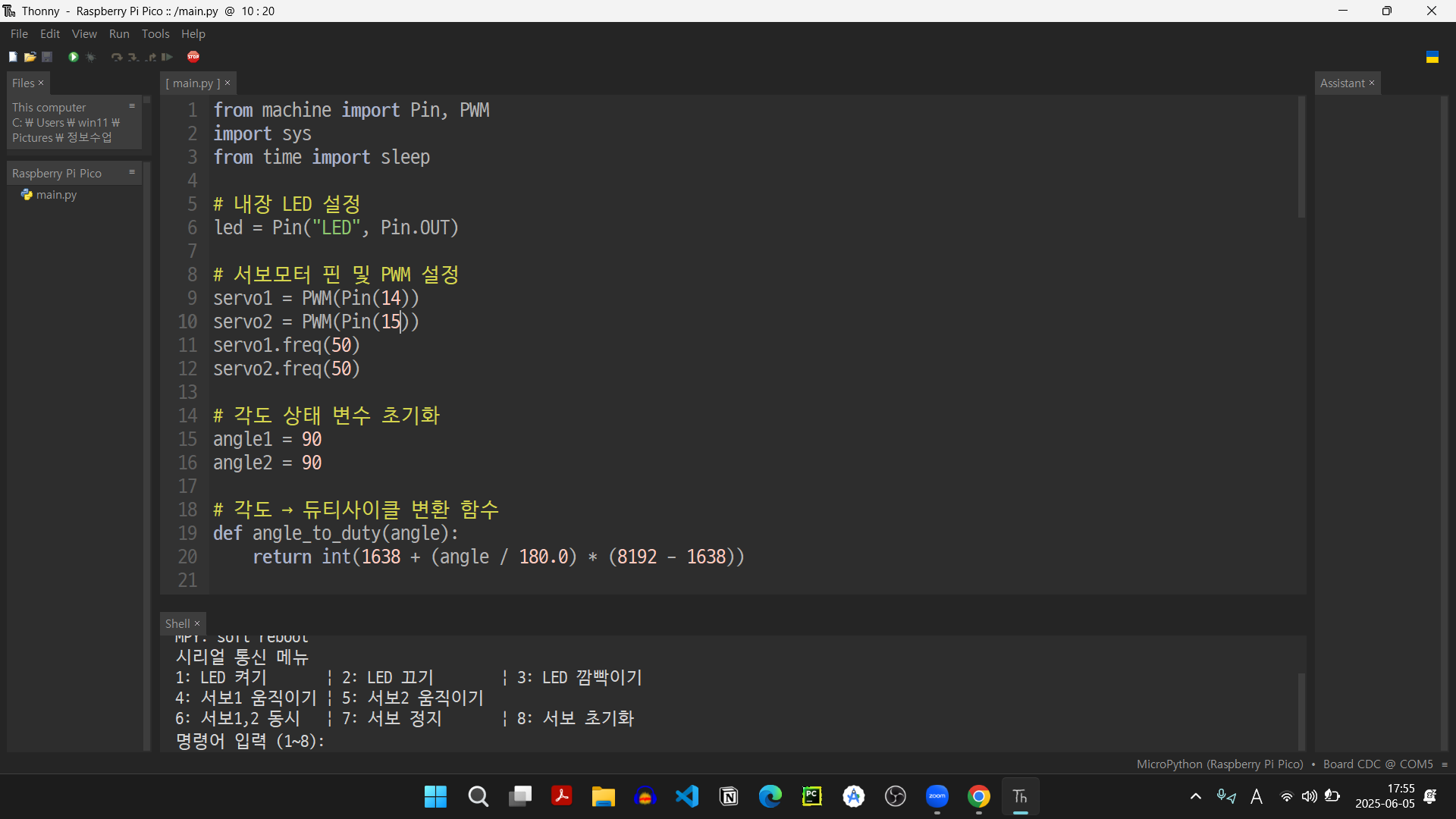

from machine import Pin, PWM
import sys
from time import sleep
# 내장 LED 설정
led = Pin("LED", Pin.OUT)
# 서보모터 핀 및 PWM 설정
servo1 = PWM(Pin(15))
servo2 = PWM(Pin(17))
servo1.freq(50)
servo2.freq(50)
# 각도 상태 변수 초기화
angle1 = 90
angle2 = 90
# 각도 → 듀티사이클 변환 함수
def angle_to_duty(angle):
return int(1638 + (angle / 180.0) * (8192 - 1638))
# 현재 각도에 맞게 서보모터 위치 갱신
def update_servos():
servo1.duty_u16(angle_to_duty(angle1))
servo2.duty_u16(angle_to_duty(angle2))
# 초기 위치로 이동
update_servos()
print("시리얼 통신 메뉴")
print("1: LED 켜기 | 2: LED 끄기 | 3: LED 깜빡이기")
print("4: 서보1 움직이기 | 5: 서보2 움직이기")
print("6: 서보1,2 동시 | 7: 서보 정지 | 8: 서보 초기화")
while True:
try:
command = input("명령어 입력 (1~8): ").strip()
if command == "1":
led.value(1)
print("LED ON")
elif command == "2":
led.value(0)
print("LED OFF")
elif command == "3":
for _ in range(5):
led.toggle()
sleep(0.3)
print("LED 깜빡이기 완료")
elif command == "4":
angle1 = min(180, angle1 + 5)
update_servos()
print("서보1 ↑ 각도:", angle1)
elif command == "5":
angle2 = min(180, angle2 + 5)
update_servos()
print("서보2 ↑ 각도:", angle2)
elif command == "6":
angle1 = min(180, angle1 + 5)
angle2 = min(180, angle2 + 5)
update_servos()
print("서보1,2 ↑ 각도:", angle1, angle2)
elif command == "7":
servo1.deinit()
servo2.deinit()
print("서보모터 정지")
elif command == "8":
angle1 = 90
angle2 = 90
servo1 = PWM(Pin(16))
servo2 = PWM(Pin(17))
servo1.freq(50)
servo2.freq(50)
update_servos()
print("서보모터 초기화 (90도)")
else:
print("잘못된 명령입니다. 1~8 중 입력해주세요.")
except Exception as e:
print("오류 발생:", e)
Python
복사
2. 미디어파이프로 피코 제어
•

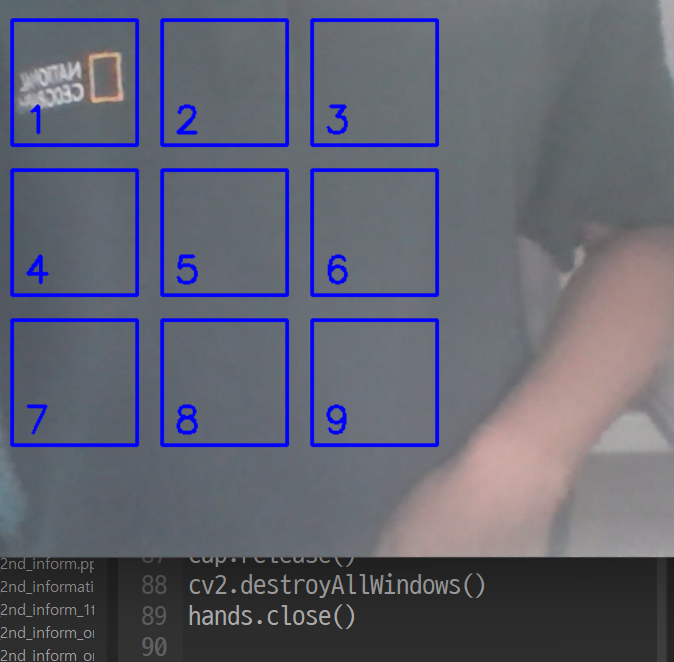

웹캠 버튼 제어 코드
import cv2
import mediapipe as mp
mp_hands = mp.solutions.hands
mp_drawing = mp.solutions.drawing_utils
hands = mp_hands.Hands(
max_num_hands=1,
min_detection_confidence=0.5,
min_tracking_confidence=0.5
)
class Button:
def __init__(self, x, y, w, h, text):
self.x, self.y = x, y
self.w, self.h = w, h
self.text = text
self.clicked = False
def draw(self, img):
color = (0, 255, 0) if self.clicked else (255, 0, 0)
cv2.rectangle(img, (self.x, self.y), (self.x + self.w, self.y + self.h), color, 2)
cv2.putText(img, self.text, (self.x + 10, self.y + self.h - 10),
cv2.FONT_HERSHEY_SIMPLEX, 1, color, 2)
def is_hover(self, px, py):
return self.x <= px <= self.x + self.w and self.y <= py <= self.y + self.h
buttons = []
button_size = 100
for i in range(3):
for j in range(3):
num = str(i * 3 + j + 1)
btn = Button(x=50 + j * (button_size + 20),
y=50 + i * (button_size + 20),
w=button_size, h=button_size,
text=num)
buttons.append(btn)
cap = cv2.VideoCapture(0)
while cap.isOpened():
success, frame = cap.read()
if not success:
break
frame = cv2.flip(frame, 1)
h, w, _ = frame.shape
image_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
results = hands.process(image_rgb)
index_finger = None
if results.multi_hand_landmarks:
hand_landmarks = results.multi_hand_landmarks[0]
mp_drawing.draw_landmarks(frame, hand_landmarks, mp_hands.HAND_CONNECTIONS)
landmark = hand_landmarks.landmark[8]
index_finger = (int(landmark.x * w), int(landmark.y * h))
cv2.circle(frame, index_finger, 8, (0, 255, 255), -1)
for btn in buttons:
if index_finger and btn.is_hover(*index_finger):
if not btn.clicked:
print(f"버튼 {btn.text} 클릭됨")
btn.clicked = True
else:
btn.clicked = False
btn.draw(frame)
cv2.imshow("Hand Button UI", frame)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
cap.release()
cv2.destroyAllWindows()
hands.close()
Python
복사
